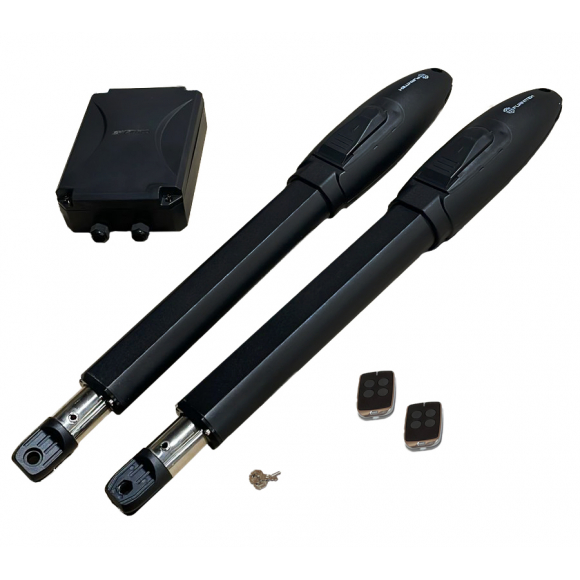

Комплект автоматики для распашных ворот ФУРНИТЕХ SW300DC
ФУРНИТЕХ SW300DC — проверенный трёхлетней эксплуатацией комплект автоматики для распашных ворот с шириной створки до 3 метров и массой до 300 кг. Ключевая конструктивная особенность модели — цельный алюминиевый корпус привода, отлитый под давлением, который обеспечивает жёсткость конструкции, устойчивость к ударам и коррозии, а также эффективный отвод тепла от двигателя. В комплекте два самоблокирующихся линейных привода 24 В с планетарным редуктором, плата управления PK400DC V2.0, два пульта и полный монтажный набор с упором на закрытие.
Комплектация ФУРНИТЕХ SW300DC
| Компонент | Кол-во |
|---|---|
| Привод SW300DC (алюминиевый корпус, 24 В, 50 Вт, 2600 Н) | 2 шт. |
| Блок управления PK400DC V2.0 с приёмником 433,92 МГц | 1 шт. |
| Пульт дистанционного управления (статический код, режимы PO/Pd) | 2 шт. |
| Ключ ручной разблокировки | 2 шт. |
| Настенный кронштейн | 4 шт. |
| Передний монтажный кронштейн | 2 шт. |
| Соединительный кронштейн | 2 шт. |
| Крепёж (винты M8×25, самоконтрящиеся гайки M8, штифты, шплинты) | 1 компл. |
| Упор на закрытие | 1 шт. |
Устройство комплекта
1. Привод SW300DC в алюминиевом корпусе
Основа конструкции — литой алюминиевый корпус, в котором размещён двигатель 24 В (50 Вт) с планетарным редуктором и винтовым ходовым стержнем. Планетарная передача в сочетании с винтом обеспечивает высокий КПД и плавный ход, а алюминий служит эффективным радиатором для двигателя при длительной работе.
Тяговое усилие 2600 Н и ход штока 320 мм позволяют уверенно работать на створках до 300 кг и 3 метров. Скорость штока 2,5 см/сек — полный цикл открытия на 90° занимает 18–22 секунды. Степень защиты IP55 и диапазон рабочих температур -30...+70°C делают привод пригодным для круглогодичной эксплуатации в большинстве регионов России.
Самоблокирующийся редуктор фиксирует створку в закрытом положении без электрозамка — ворота нельзя сдвинуть снаружи без разблокировки ключом. В случае отключения электричества привод разблокируется поворотом ключа по часовой стрелке.
2. Блок управления PK400DC V2.0
Плата размещена в герметичном пластиковом корпусе 210×299×88 мм с защитой от попадания влаги (монтируется кабельными вводами вниз). Цифровой дисплей отображает режимы работы и коды ошибок (E1–E8), три триммера на плате (FORCE, SLOW DOWN, SPEED) позволяют регулировать чувствительность к препятствиям, время замедления и скорость движения ворот без входа в меню.
Остановка в крайних положениях реализована по упорам — плата отслеживает ток двигателя и отключает привод при упоре створки. Автообучение времени хода выполняется удержанием кнопки «+» до появления «SU» на дисплее; после одного цикла открытие-закрытие ворота настроены на работу с функцией «плавный пуск — плавный стоп».
Поддержка аксессуаров: фотоэлементы безопасности, электрозамок 24 В, сигнальная лампа, резервные аккумуляторы 24 В (4,5 А·ч или 9 А·ч), солнечная панель, внешняя кнопка управления. Опционально — Wi-Fi модуль (подключается к контактам платы).
3. Пульты дистанционного управления
Два четырёхкнопочных пульта на частоте 433,92 МГц со статическим кодом. Дальность действия — не менее 30 метров в прямой видимости. Поддерживаются два режима работы:
Режим PO (пошаговый) — одна кнопка управляет двустворчатыми воротами по циклу «открыть → стоп → закрыть → стоп». Удобно, если не нужно разделять полное открытие и пешеходный режим.
Режим Pd (четырёхканальный) — каждая кнопка выполняет свою функцию: открыть, закрыть, стоп, одна створка (пешеходный режим). Режим задаётся в меню платы (AE → PO/Pd) при первой записи пульта.
4. Монтажный набор и аварийная разблокировка
В комплект входят настенные и передние кронштейны (4+2+2 шт.) с несколькими вариантами сборки под разную ширину столба (от 100 до 200 мм по таблицам из инструкции). Крепление — болтовое, для кирпичных и бетонных столбов рекомендуются анкерные болты. Кронштейны собираются в разных конфигурациях, что позволяет точно подогнать монтажные размеры A и B под конкретный угол открытия (90–118°).
Аварийная разблокировка: откройте крышку на корпусе привода, вставьте ключ, поверните по часовой стрелке, после чего телескопический шток свободно вытягивается из корпуса и створку можно открыть вручную. В комплекте также упор на закрытие, который обязательно устанавливается для защиты редуктора от ветровых нагрузок и корректной работы автообучения.
SW300DC и SW230DC: чем отличается от более бюджетной версии
На маркетплейсах иногда появляются сравнения нашего SW300DC с моделью Home Gate SW230DC (также встречается под артикулом PK230DC) с утверждением, что это полные аналоги и мы предоставляем недостоверную информацию. Будем честны: оба привода действительно производятся на одном заводе и имеют схожую конструктивную платформу (алюминиевый корпус, планетарный редуктор, линейный винтовой шток, плата по упорам). Однако это разные модели с разными характеристиками — ключевые параметры различаются по мощности, усилию и габаритам:
| Параметр | SW230DC | SW300DC |
|---|---|---|
| Мощность двигателя | 30 Вт | 50 Вт |
| Тяговое усилие | до 2200 Н | до 2600 Н |
| Скорость движения штока | 2 см/сек | 2,5 см/сек |
| Макс. вес створки | 200 кг | 300 кг |
| Макс. ширина створки | 2,5 м | 3 м |
| Габариты корпуса и размер редуктора | меньше | больше |
Лишних функций, за которые предлагается не переплачивать — нет. Функционал платы и логика работы у обеих моделей идентичны. Разница — в механических и энергетических параметрах: более мощный двигатель, больший запас по усилию, более крупный редуктор и увеличенная скорость движения. Если ваша створка до 2,5 м и 200 кг — SW230DC подойдёт и будет дешевле. Если створка до 3 м или тяжелее 200 кг, или вам нужен запас по усилию на ветровую нагрузку и обмерзание — SW300DC оправдает разницу в цене.
Преимущества ФУРНИТЕХ SW300DC
- Литой алюминиевый корпус — главная конструктивная особенность модели: жёсткость, устойчивость к ударам и коррозии, эффективный отвод тепла, сохранение свойств на морозе. Бюджетные аналоги с пластиковыми элементами в этом уступают.
- Три года стабильных продаж — модель проверена реальной эксплуатацией в российском климате, массовых рекламаций не зафиксировано.
- Створка до 3 м и 300 кг — покрывает подавляющее большинство бытовых распашных ворот из профлиста, штакетника, сэндвич-панелей и лёгкой ковки.
- Тяговое усилие 2600 Н при мощности 50 Вт — достаточный запас для штатной работы и уверенного преодоления ветровых нагрузок средней полосы.
- Планетарный редуктор + винтовой шток — сочетание даёт высокий КПД и плавный ход; планетарная передача распределяет нагрузку на несколько шестерён, что увеличивает ресурс.
- Автообучение хода в один цикл — после установки достаточно нажать «+» на плате и дождаться цикла «закрыть → открыть → закрыть»; функция плавного пуска и стопа настраивается автоматически.
- Три триммера на плате — FORCE (чувствительность к препятствиям), SLOW DOWN (время замедления), SPEED (скорость движения) регулируются крестовой отвёрткой без входа в цифровое меню.
- Поддержка резервного питания — плата поддерживает аккумуляторы 24 В (4,5 или 9 А·ч) и солнечную панель для автономной работы при отключении электричества.
- IP55 и диапазон -30...+70°C — защита от пыли и струй воды, круглогодичная работа в большинстве регионов России.
- Самоблокирующийся редуктор — створка фиксируется в закрытом положении без электрозамка; ворота не сдвигаются снаружи без разблокировки ключом.
- Цифровой дисплей с кодами ошибок — индикация режимов работы (OP, CL, Er, SU) и ошибок E1–E8 помогает быстро диагностировать проблему без вызова мастера.
- Богатая комплектация крепежа — 4 настенных + 2 передних + 2 соединительных кронштейна дают множество вариантов монтажа под разную геометрию столбов; упор на закрытие уже включён.
